ug装配讲解

作者:_mf_1737253178   发布时间:2019-08-02 浏览:356 所需积分: 免费

pk10开奖

概述:

oUG装配过程是在装配中建立部件之间的链接关系。它是通过关联条件在部件间建立约束关系,进而来确定部件在产品中的位置,形成产品的整体机构。在UG装配过程,部件的几何体是被装配引用,而不是复制到装配中。因此无论在何处编辑部件和如何编辑部件,其装配部件保持关联性。如果某部件修改,则引用它的装配部件将自动更新。本章将在前面章节的基础上,讲述如何利用UG NX 6的的强大装配功能将多个部件或零件装配成一个完整的组件。

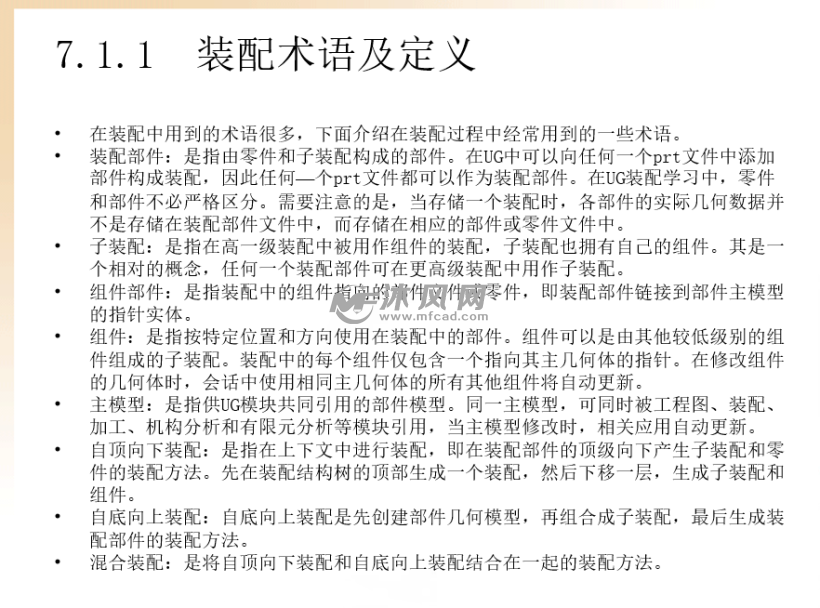

1、在装配中用到的术语很多,下面介绍在装配过程中经常用到的一些术语。 装配部件:是指由零件和子装配构成的部件。在UG中可以向任何一个prt文件中添加部件构成装配,因此任何—个prt文件都可以作为装配部件。在UG装配学习中,零件和部件不必严格区分。需要注意的是,当存储一个装配时,各部件的实际几何数据并不是存储在装配部件文件中,而存储在相应的部件或零件文件中。 子装配:是指在高一级装配中被用作组件的装配,子装配也拥有自己的组件。其是一个相对的概念,任何一个装配部件可在更高级装配中用作子装配。 组件部件:是指装配中的组件指向的部件文件或零件,即装配部件链接到部件主模型的指针实体。 组件:是指按特定位置和方向使用在装配中的部件。组件可以是由其他较低级别的组件组成的子装配。装配中的每个组件仅包含一个指向其主几何体的指针。在修改组件的几何体时,会话中使用相同主几何体的所有其他组件将自动更新。 主模型:是指供UG模块共同引用的部件模型。同一主模型,可同时被工程图、装配、加工、机构分析和有限元分析等模块引用,当主模型修改时,相关应用自动更新。 自顶向下装配:是指在上下文中进行装配,即在装配部件的顶级向下产生子装配和零件的装配方法。先在装配结构树的顶部生成一个装配,然后下移一层,生成子装配和组件。 自底向上装配:自底向上装配是先创建部件几何模型,再组合成子装配,最后生成装配部件的装配方法。 混合装配:是将自顶向下装配和自底向上装配结合在一起的装配方法。

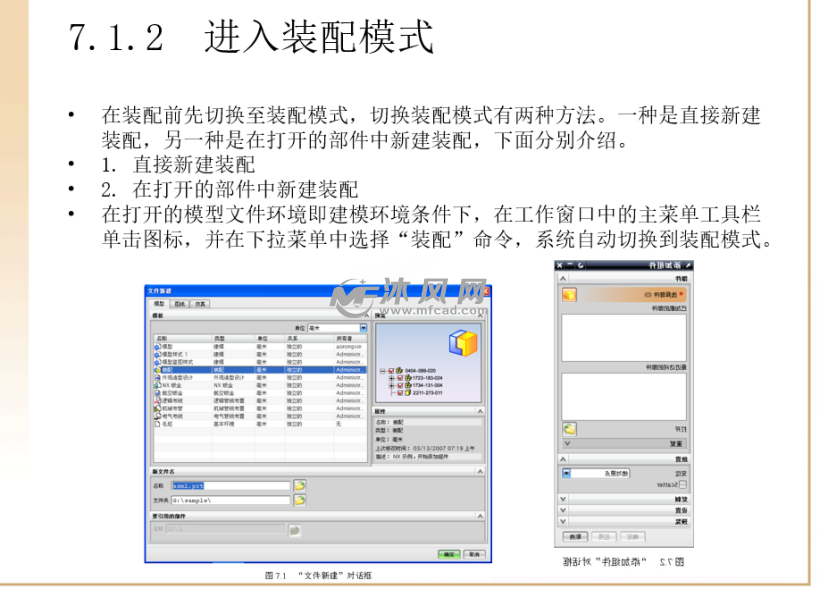

pk10开奖2、在装配前先切换至装配模式,切换装配模式有两种方法。一种是直接新建装配,另一种是在打开的部件中新建装配,下面分别介绍。 1. 直接新建装配 2. 在打开的部件中新建装配 在打开的模型文件环境即建模环境条件下,在工作窗口中的主菜单工具栏单击图标,并在下拉菜单中选择“装配”命令,系统自动切换到装配模式

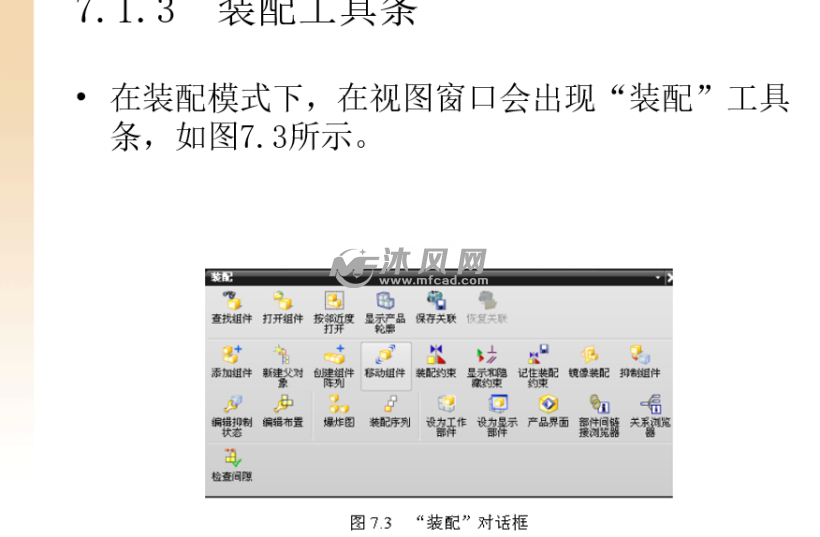

3、在装配模式下,在视图窗口会出现“装配”工具条,如图7.3所示

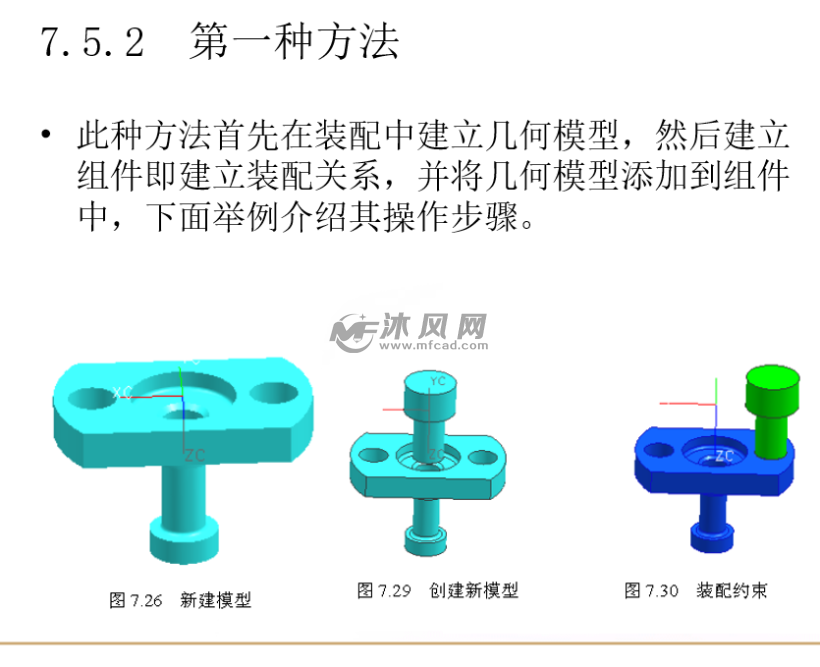

pk10开奖4、此种方法首先在装配中建立几何模型,然后建立组件即建立装配关系,并将几何模型添加到组件中,下面举例介绍其操作步骤
